■目的

拡張スロット増設のためmini-ITX 自作PCをmicroATXミニタワーにします。
CPUはそのままでケース、マザーボード、電源をmicro ATX用に組換えです。

■ミニタワーPC

現行mini-ITXをmicro ATXのミニタワーに組換えて標準でx3拡張スロット搭載とします。
現行mini-ITX 「r737自作PC 」 のページはこちら

■構成パーツ

ミニタワーへの移行に伴いケース、マザーボード、電源をmicroATX対応にします。
CPUは継続使用ですが将来的には5nmのRyzen7000を採用予定です。
Ryzen7000 CPUは「AMD、Computex 2022 に出展」のページを参照。

• Antec製ケースは容量27L、冷却重視につきファン回転数を抑えて静音化します。
• 前世代Ryzen 7 3700X CPUは現時点でも高性能につき継続使用です。
• マザーはAM4 /B550チップセットは変わりなく、背面のUSBポートが+4増加です。
• CPUクーラーはNoctuaの旧品NH-U12Pがケース内に収まるのでそのまま利用です。
• メモリはDDR4-3600の台湾Essencore製KLEVV BOLTX 16GB x2を継続使用です。
• SSDにはPCIe3.0 SSDを継続使用ですが将来PCIe5.0最大8GB/s以上を予定です。
• グラフィックはNVIDIA Quadro P2200を継続使用で4K出力対応です。
• 奥行160mmの電源に干渉するHDD /SSDプラケットは利用しないので取外します。

[Case] Antec NX200M microATX ミニタワー /容量27L	[CPU] ..継続 AMD Ryzen 7 3700X 3.6-4.4GHz 8c16t /AM4 /7nm /TDP65W

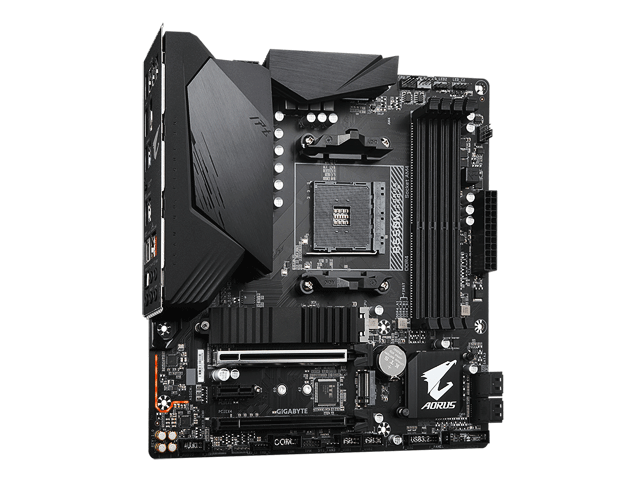

[Mother] Gigabyte B550M AORUS PRO-P  (r1.0) microATX /AMD B550 /AM4 /PCIe4.0	[Cooler]..継続 Noctua  NH-U12P AM4 高さ158mm +120mmファン
[Memory]..継続 Essencore KD4AGU880-36A180U 2x16GB /DDR4-3600	[SSD]..継続 Western Digital WDS500G2X0C PCIe 3.0 x4 NVMe /500GB
[Graphic]..継続 NVIDIA Quadro P2200 x4 DisplayPort 1.4  4K＠60Hz	[PowerSupply]..継続 CORSAIR RM550x 80PLUS GOLD 550W /奥行160mm

■CPU Cooler

旧品Noctua NH-U12Pが高さオーバー(158mm)で新製品 NH-D12L (高さ145mm)を利用予定でしたが、ケース内に収まるので旧品を利用します。取付にはNM-AM4 Mounting kitを利用です。

■組込

概略以下の組込手順になります。
組込が終了したら電源ONしBIOSで構成情報などを確認します。

■パネル

本体上面フロントパネルと背面リアパネルのボタンや端子類です。
リアパネルのMouse/Keyboard端子に代わり4x USB2.0端子追加で使い勝手が向上です。

フロント
リア

■BIOS-Memory

使用するメモリはDDR4-3600ですが、2666MHzで動作しています。
UEFI画面から付属のXMPプロファイルを指定して3600MHz動作にします。

■BIOS-ファン制御

騒音低減のため最適速度にファンの調整が必須です。
アプリにGigabyte Smart Fanを使用しますが、従来使用のASUSのAI Suiteがより効果的につき、ASUSのサイレントモードとほぼ同じ値にマニュアルで設定です。

■BIOS-AMD Virtualization

VMwareなどの仮想マシンを動かすので仮想化テクノロジAMD SVMを有効にします。

■BIOS-Fast Boot

PCの起動時間短縮のためにFast Boot関連の設定変更を行います。

■Driver

マザーボードを組替えたので添付CDなどからドライバーをインストールします。
インストール後、デバイスマネージャーで「不明なデバイス」がないことを確認します。
またTPM2.0が実装されていなければBIOSでCPUのfTPMをONにします。
以下はドライバーインストール後のデバイスマネージャのサンプルです。

■温度上昇

室温30℃におけるHWmonitor によるPC内部温度とファン回転数です。
CPU温度はアイドル時40℃付近、高負荷時は80℃付近でファン61％出力です。

■性能

総合PassMarkベンチマークは台数ベースでトップ10％に近いレベルです。
CPU /メモリ /ディスク各性能はトップ10％前後、グラフィックが平均以上です。

■仕様

microATXミニタワーr737m 自作PCの仕様になります。

	r737改1	r737..従来
Case	Antec NX200M /micro-ATX	Sliger SM550 /mini-ITX
CPU	AMD Ryzen 7 3700X 8C16T@3.6-4.4GHz /AM4	<-
CPU Cooler	Noctua  NH-U12P + NF-A12x25 PWM	Alpenföhn® Black Ridge + Noctua NF-A12x15 PWM
Mother board	Gigabyte B550M AORUS PRO-P  (rev1.0)	GIGABYTE B550I AORUS PRO AX (rev. 1.0)
Memory	Essencore KD4AGU880-36A180U DDR4-3600 /16GB x2	<-
SSD	C: WDS500G2X0C /500GB D: Samsung 950 Pro /512GB E: VK000960G WCNR /960GB	<-
Extension Board	ELSA NVIDIA Quadro P2200 PT3 /PCIe2.0 x1 TV Tuner	<-
LAN	1x Realtek® 2.5GbE LAN	<-
Wireless	ー	Intel Wi-Fi6 AX200 a/b/g/n/ax + Bluetooth5
Audio	Realtek® ALC1200 codec	Realtek® ALC1220-VB codec
I/O Panel	4 x USB 2.0/1.1 ports 4 x USB 3.2 Gen 1 ports 1 x USB 3.2 Gen 2 Type-A (red) 1 x USB Type-C™ -USB 3.2 Gen 2 1 x Q-Flash Plus button 1 x RJ-45 port 1 x optical S/PDIF Out 5 x audio jacks	1 x USB 3.2 Gen 2 Type-A(red) 4 x USB 3.2 Gen 1 ports 1 x USB 3.2 Gen 2 Type-C 1 x Q-Flash Plus button 1 x RJ-45 port 2 x SMA antenna 3 x audio jacks
Graphic出力	x4 DisplayPort 1.4  4K＠60Hz	<-
Power Supply	CORSAIR RM550x 550W Gold	Corsair SF450 450W Gold
Display	Dell U2720QM (4K)	<-
Mouse	Logcool MX Anywhere 3	<-
Keyboard	Topre RealForce SJ08B0	<-
Power	Idle:39W Max:140W	Idle:39W Max:-W
Size	W200 xH390 xD351 mm	W139 xH208 xD335 mm
Weight	約6.5kg	約5.0kg

■結果

• mini-ITXからmicroATXミニタワーに組換え完了です。
• Antec NX200 micro-ATXケースは静音ファンとファン制御で静音化です。
• マザーはAM4 /B550でDDR4 /PCIe4.0 サポートになります。
• NX200MのCPU高さ制限150mmでも、+8mmのNoctua NH-U12Pは干渉なしです。
• 奥行160mmの電源に干渉するHDD/SSD取付ブラケットは利用しないので取外します。
• 12V電源ケーブルとの干渉回避のため、天井奥ファンは120 x15mmサイズに変更です。
• CPU温度はアイドル時40℃付近、高負荷時82℃ /ファン出力61%はマージンありです。
• グラフィックやSSDの温度上昇も想定内で高負荷時でもマージンありです。
• PassMarkベンチマークは組換前とほぼ同じです。

---
