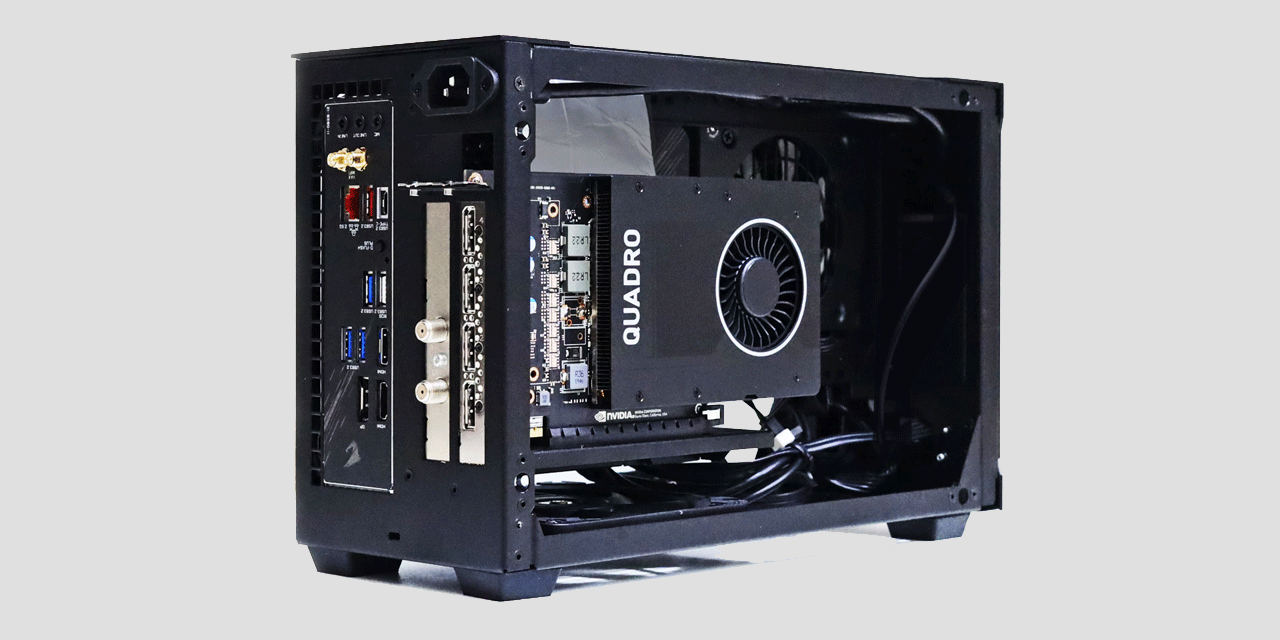

r737i自作PC + P2200
作成日: 2021/03/23■目的
自作PCにおいて、TV映像出力の負荷が大きくなると映像ノイズが発生します。グラフィック性能向上でノイズ回避と、ビデオ編集などの作業効率向上を目指します。
■現象
TV映像出力が2Ch以上で映像ノイズで画面が乱れます。
■原因/対策
[原因]: GPU 3D使用率が100％[対策]: より高い3D性能(目標3倍)のGraphicボードに交換
シングルスロットの条件から以下のモデルが候補です。
- ELSA GeForce GTX 1650 SP
- ELSA NVIDIA Quadro P2200
■Quadro P2200
GeForce GTX 1650 SPが第一候補ながら販売終了で中古品も入手困難な状況です。最終的に業務用Quadro P2200の中古品を選択です。
ELSA NVIDIA Quadro P2200 のページはこちら
- PascalアーキテクチャGPUで、OpenGLアプリに最適化の業務用ボード
- 1280 基の CUDA コア搭載でシングルスロットデザインかつ補助電源不要
- ４系統のDisplayPort 1.4 コネクタを搭載し、最大4 画面同時出力
- HDR カラー対応で、最大 4K@60Hz の超高解像度
| Quadro P2200 |
GeForce GT 1030 ..従来 | |
| Interface |
PCI Express 3.0 x16 | PCI Express 3.0 x16 (x4接続) |
| Core数 |
1280 | 384 |
| Memory | 5GB GDDR5X /160bit | 2GB GDDR5 /64bit |
| Output Connector |
x4 DisplayPort 1.4 4K＠60Hz （8K@160Hz対応） |
x1 HDMI 2.0b 4K@60Hz x1 DisplayPort 1.4 8K@60Hz |
| API | DirectX 12 OpenGL 4.6 |
DirectX 12 OpenGL 4.5 |
| Power |
75W /補助電源なし | 30W /補助電源なし |
| Size | 200 ×111.15 ×15mm /1 slot | 159 x69 x19 mm /1slot |
■電源容量計算
グラフィックボードは消費電力が大きいので事前に必要な容量を計算します。推奨251W (45W増分)は現行電源容量450Wで対応できる範囲内です。
OuterVision® Power Supply Calculatorのページはこちら
■組込
ボードを交換してNVIDIA Quadro ドライバーをクリーンインストールします。 NVIDIAのドライバーダウンロードページはこちら
■性能
Quadro P2200へ交換してPassMarkベンチマーク値は大きく改善です。特に3D Graphics Mark値は変更前の約3倍となりほぼ目標値どおりです。
3D使用率はTV映像の4Ch出力でも40％以下でノイズの発生もありません。
■消費電力
アイドル時の消費電力はわずかに上昇ですが安定しています。
■温度上昇
室温24℃でのHWMonitorによるPC内部の温度実測値です。温度上昇はベンチマーク時でも許容範囲内です。
■仕様
P2200グラフィックを搭載したr737i 自作PCの仕様です。| r737i+P2200 |
i797 ..旧モデル | |
| OS |
Windows 10 Pro | <- |
| Case |
Sliger SM550 /mini-ITX + Bifurcated PCIe Riser option |
<- |
| CPU |
AMD Ryzen 7 3700X 8C16T @3.6-4.4GHz /AM4 |
Intel Core i7-9700K 8C8T @3.6-4.9GHz /LGA1151 |
| CPU Cooler |
Alpenfohn Black Ridge Noctua NF-A12x15 PWM 120x15 |
<- |
| Mother board | B550I AORUS PRO AX (rev. 1.0) | ROG STRIX H370i Gaming |
| Memory |
Essencore KD4AGU880-36A180U DDR4-3600 /16GB x2 |
DIMM /DDR4-2666 /8GB x2 |
| Graphic |
ELSA NVIDIA Quadro P2200 (外付け) | HD630 (CPU内蔵) |
| Drive Bays | 2x 2.5" | <- |
| SSD | C: WDS500G2X0C /500GB D: Samsung 950 Pro /512GB + AquaComputer kryoM.2 micro e heatsink E: VK000960G WCNR /960GB |
<- |
| Extension Slot | x2 PCIe4.0 x16 (x8) |
x1 PCIe3.0 x16 (x16) |
| TV Tuner | PT3 /PCIe2.0 |
<- |
| LAN | 1x Realtek® 2.5GbE LAN |
1x Intel® I219V 1x Realtek® RTL8111H |
| Wireless | Intel® Wi-Fi 6 AX200 a /b /g /n /ax Bluetooth 5 |
Wi-Fi 802.11 a /b /g /n /ac Bluetooth v5.0 |
| Storage |
1x M.2 xPCIe4.0 /2242 /2260 /2280 1x M.2 xPCIe3.0 /2242 /2260 /2280 4x SATA /6Gbps (RAID 0 /1 /10) |
1x SATA Express (2x SATA 6.0Gbps) 2x M.2 xPCIe3.0 /2242 /2260 /2280 4x SATA /6Gbps (RAID 0 /1 /5 /10) |
| Audio |
Realtek® ALC1220-VB codec | SupremeFX 8-Ch CODEC S1220A |
| I/O Panel |
1 x DisplayPort 2 x HDMI ports 1 x USB 3.2 Gen 2 Type-A(red) 4 x USB 3.2 Gen 1 ports 1 x USB 3.2 Gen 2 Type-C 1 x Q-Flash Plus button 1 x RJ-45 port 2 x SMA antenna 3 x audio jacks |
1 x DisplayPort 1 x HDMI 2 x LAN (RJ45) port(s) 2 x USB 3.1 Gen 2 1 x USB 3.1 Gen 1 (blue) Type-C 3 x USB 3.1 Gen 1 1 x Optical S/PDIF out 5 x Audio jack(s) 1 x Wi-Fi antenna |
| Graphic出力 |
4 x DisplayPort (4K) |
HDMI /DisplayPort (4K) |
| Power Supply | Corsair SF450 450W Gold | <- |
| Display |
Dell U2720QM (4K) | <- |
| Mouse |
Logcool MX Anywhere 3 |
Logcool MX Master 2S |
| Keyboard |
Topre RealForce SJ08B0 | <- |
| Power |
Idle:40W Max:260W |
Idle:28W Max:220W |
| Size |
W139 xH208 xD335 mm | <- |
| Weight |
約5.0kg | <- |
■結果
- GPU 3D使用率100%に伴うTV映像のノイズはQuadro P2200への交換で解消です。
- 3D使用率はTV映像の4Ch同時出力でも40％以下に改善しました。
- PassMark値は大幅アップで、3D Graphics Mark値は約3倍と目標クリアです。
- 交換によるPC内部温度上昇への影響は少なく許容範囲内に収まります。
- 業務用ボードの採用で特にOpenGL APIのアプリでの効率向上の期待大です。
