| 項目 |
内容 |
| 目的 |
PCで録画したデジタル映像をTVで見ます。 |
スキャン
コンバータ |
■スキャンコンバータの種類
ダウンスキャンコンバータ：PCの画面をアナログ信号に変換しTVに表示します。
アップスキャンコンバータ：VHSなどのアナログ映像をデジタル化してPCで表示します。
 |
■Canopus SSC120EX ダウンスキャンコンバータ…今回使用の機種です
・コントラスト、シャープネス、明るさなどの画質設定
・1600X1200、1677万色PC解像度に対応
・「SmartCommander」ソフトによる表示領域設定
・コンパクト＆USBバスパワーによる電源供給
詳細はこちら |
|
セット
アップ |
ソフトをインストールしてユニットを接続し、表示領域を設定すればすぐに使用可能です。
| 項目 |
内容 |
| インストール |
添付CDから「SmartCommander」をインストールします。続けてSSC120EXをUSBで接続するとドライバがインストールされ使用可能になります。デバイスマネージャで「USBコントローラ」の下に「SSC100/SSC120EX USB Device」があればOKです。 |
| 接続 |
PCとTVの間にSSC120EXを接続します。
*接続は映像信号のみなので、音声信号は別途PC-TV間で接続します。
|
| 設定1 |
 |
「SmartCommander」で表示領域を指定します。通常は「全画面」表示でOKです。 |
|
| 設定2 |
 |
必要なら「SmartCommander」オプションで画質などの設定を行います。 |
|
|
| 注意事項 |
| 1. |
Canopus SSC120EXは映像信号のみ中継します。音声はPC-TV間でそれぞれの機器の端子にあったケーブルを別途準備する必要があります。今回使用したのは以下です。
 |
ステレオミニプラグオーディオケーブル
(ELECOM社製AV-SWR1など) |
|
| 2. |
ノートPCの液晶画面をTVで表示するには、一般に外部VGA表示への切り替えが必要になります。切り替えを忘れてセットアップがうまくいかないと勘違いするケースに注意が必要です。ちなみに今回使用したThinkPad
X24では[Fn+F7]キーで切り替えます。 |
|
| 結果 |
簡単にPCの映像をTVで表示できるようになりました。
使い方としては、PCで録画した番組を、TVで再生するのがメインですが、デジカメの写真をTVに映して見るのも意外と迫力がありgoodです。
今回は携帯性を重視してCanopusのSSC120EXを選択しましたが、画質優先ならD4出力端子を装備したIOデータ/TVC-D4（3月下旬発売予定）あたりがよりベストと思われます。

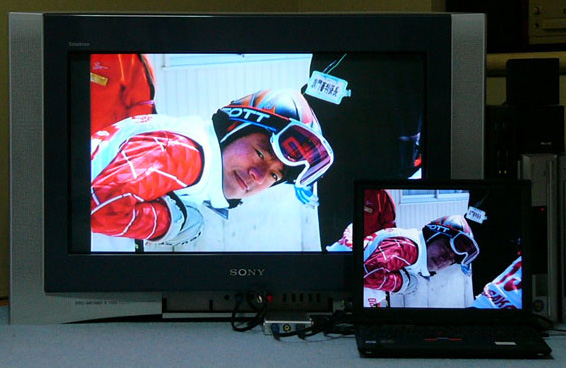

以下は画像のサンプルです。（＊左クリックで拡大）
 |
 |
| 写真 |
ビデオ |
|
