車載iPadシステムメモ
作成日: 2016/04/28■目的
災害時対応も考慮しiPadをTV/ビデオ/Web接続カーナビにします。
デバイスはすべてWi-Fi接続としネット接続には格安SIMを使います。
■構成
システムのベースはiOSのiPad mini 4で、Wi-Fi+Cellular/SIMフリーモデルです。

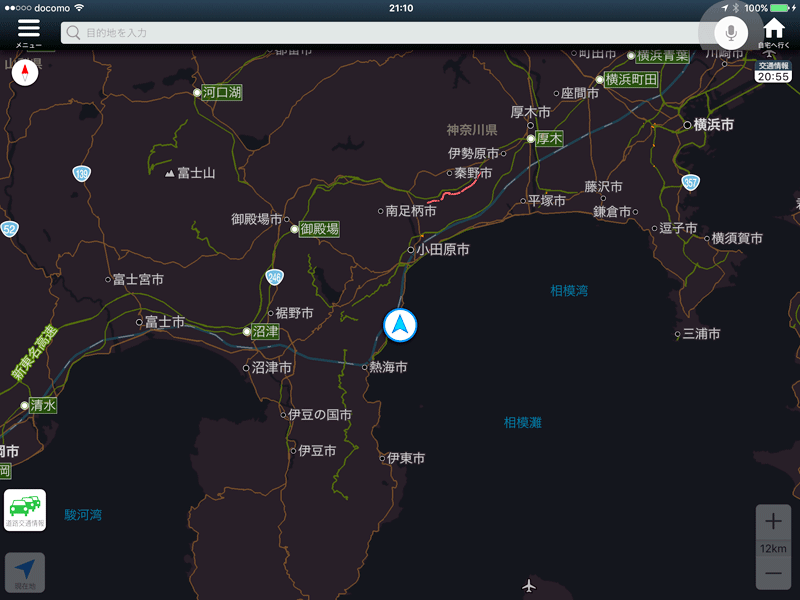

カーナビはネット経由VICSで渋滞回避が可能な無償Yahoo!カーナビソフトを使います。
TVはiOS限定/車載専用4x4ダイバシチに対応のPIX-BD100で市街地でも受信可能です。
Videoは家庭用小型NASのShareMaxを1TB/SSDとbattery給電にして無線LANコンバータでWi-Fi接続にします。
高温故障頻発の無線LANデバイスは最終的にNECのAterm W500Pモデル+USB/Fanにします。
インターネット接続は500MBまで無料のSo-net 0 simです。
iPad miniの本体と各デバイスの接続はすべてWi-Fiにしてケーブルを不要にします。
| 機器 | 内容 | 備考 |
| Tablet | iPad mini 4 /16GB /Wi-Fi+Cellular /SIM Free | 解像度2048x1536 /A-GPS |
| TV | PIXCELA PIX-BD100 | フルセグ/4x4ダイバシチアンテナ |
| NAS | Maxell ShareMax (SSD/1TB換装) | 1080p/TS |
| Router (Converter) |
Planex MZK-RP150N(故障) ->Elecom WRH-583BK2(故障) ->NEC Aterm W500P |
11n,b,g /max150Mbps 11ac/a,11/n,b,g /max433Mbps 11ac/a,11/n,b,g /max433Mbps |
| Internet | So-net 0 sim |
■タブレット
iPad mini 4は輸送費込でも-30%DiscountのeBayからの購入でコスト低減します。
インターネット接続にMVNOの回線を利用するためSIMフリーモデルになります。
iPad mini 4ページはこちら■So-net 0 SIM
So-net 0 SIMなら500MB/月まで利用料0円です。
通信量が多ければ、iijMIO+オプションSIM追加でスマホと通信量のシェアも可能です。
So-netサイトからProfileファイルをダウンロード/インストールすれば利用可能です。
So-net 0SIMのページはこちら■TVチューナ
フルセグ/4ｘ4ダイバシチアンテナ/Wi-Fi接続モデルはPIX-BD100だけでした。
iPadのWi-Fi設定画面でPIX-BD100のSSIDと暗号キーを指定すれば接続完了です。
PIX-BD100をWi-Fi接続しても、モバイルデータ通信はオンにつきWebアクセス可です。
PIX-BD100のページはこちら■NAS
NAS/ShareMaxに格納の1080p/TSビデオをiPadで再生します。
有線LAN接続のインターフェースはWi-Fiコンバータを介して無線LANに変換します。
NAS側ネットワーク設定は自動(DHCP)としiPadから配布されるIPを使用します。
実際配布されるIPは172.20.10.xxxです。
ShareMax のページはこちら■Router
ポケットRouterをWi-Fiコンバータとして使い、NASをiPadに接続します。
1080p/TSビデオ再生に必要なNASからの読取転送速度25Mbpsを満たすことが条件です。
最終的にAterm W500Pモデルを使いますが、念のため高温防止用に60mmFANを加えます。
 |
(1)RouterをConverterモードに設定し接続先をiPadのSSIDにします。 (2)NASをConverterのWANまたはLAN端子に接続します。 (3)インタネット共有=onの状態でiPadにConverterを接続します。 Aterm W500Pのページはこちら |
iPad mini4のiOS9をベースにカーナビ/TV/ビデオ再生のソフトウェアを使います。
ビデオ再生のソフトウェアはNAS/1080p/TS再生可能なOPlayerが現時点ベストと思えます。
| 項目 | 名称 | 備考 |
| OS | iOS9 | iPad mini 4 |
| カーナビ | Yahoo!カーナビ | インターネット接続VICS |
| TV | クルマTV |
PIX-BD100 |
| ビデオ | OPlayerHD |
NAS+TS再生 |
[iOS] |
[Yahoo!カーナビ] |
[クルマTV] |
[OPlayerHD] |
iOSのページはこちらYahoo!カーナビのページはこちらクルマTVのページはこちらOPlayerHDのページはこちら■車載フォルダ
エアコン吹出口設置フォルダの剛性不足解消のためCDスロット設置タイプに変更します。
使用するのは「Satechi Universal Tablet CD Slot Mount for 5" - 11" Tablets」です。
「Satechi Universal Tablet CD Slot Mount for 5" - 11"
Tablets」 のページはこちら■音声出力
iPadのヘッドフォン出力からE12アンプ/カセットアダプタ経由でカーAudioに出力します。
■電源
DC12VのTVを除いて電源はDC12V/Ciger SocketからDC5Vに変換して使用します。
なおNASはエンジンオン/オフによる故障回避のためGoalZeroバッテリより給電します。
■問題点
NAS/1080p/TSビデオ再生ではいくつかの問題を対応中..以下は一例
・PlayerXtremeで1440x1080映像の16:9拡張表示(Anamorphic Lense)が機能しない
・FileExplorer＋メディアプレイヤ組合せで連続再生やタイムライン操作が無効となる
・VLC PlayerのNASアクセスでコマ落ちとなる
・nPlayerで再生開始までの待ち時間が長すぎかつ録画時間の最後まで再生できない
->現時点NASアクセス/操作/再生とも普通に動作しているOPlayerを試用中
■関連ページ
「車載iPadシステムプラン」 のページはこちら「So-net 0 sim」 のページはこちら「車載TV/PIX-BD100」 のページはこちら「iPad OPlayer HD」 のページはこちら「PA-W500P Router」 のページはこちら■結果
iPadとTVチューナ追加でTV/ビデオ/インターネット接続のカーナビが完成です。
PIX-BD100ではフル/ワンセグ自動切替えにより街中でも受信途切れは最小限です 。
TV/ビデオ切替えではアプリ以外にWi-Fi親機の切替が不可避です。
MVNOの格安SIMのおかげで低価格でのインターネット接続が可能になりました。
NAS/1080p/TSビデオ再生を試したiOSアプリでベストは現時点OPlayerになります。
高熱で故障を繰り返す無線LANデバイスは温度上昇の緩やかなNECのモデルを採用です。
