自作h77/rev2 仕様
作成日: 2013/08/30■目的
h77自作PCはブルースクリーンエラー対応で部品入れ替えが行われました。
アップデートされたPCの構成と仕様をメモしておきます。
■構成
エラー対応で組替えとなったパーツです。
| モデル | 仕様 |
 CFD CSSD- S6T128NHG5Q |
サイズ：2.5" インターフェース： SATA /6Gbps 容量：128GB Write: max 490MB/s Read: max 530MB/s |
 Silver Stone ST45SF |
クラス: 80Plus サイズ/容量: SFX /450W /Haswell 対応 FAN：8cm |
 ASUS P8H77-I |
CPU /Chipset: i7/i5CPUなど /H77 Chipset Memory: 2xDDR3 1600 /1333 /1066 Graphic: VGA /DVI /HDMI (1920x1200) Interface: SATA3 /SATA2 /USB3 /USB2 /GigaLAN Size: Mini-ITX (170x170mm) |
BIOSでの必要な設定事項です。
| 項目 | 移動先 | 備考 |
| Ai Tweaker | Memory Frequency= DDR3 -1600MHz | |
| Advanced /SATA Configuration |
SATA Mode Selection= AHCI | |
| Advanced /APM | Power On By PCIe= Enabled | Wake On Lan |
| Monitor | CPU Q-Fan Control= Enabled CPU Fan Speed Low Limit= 300rpm CPU Fan Profile= Silent Chassis Q-Fan Control= Enabled Chassis Fan Speed Low Limit= 300rpm Chassis Fan Profile= Silent |
FAN 静音化 |
(1)WEI
Windows Experience Indexの測定値です。
(2)PCMark7
PCMark7のスコアです。
予想に反して最速の自作i726Desktopより+16％高いスコアです。

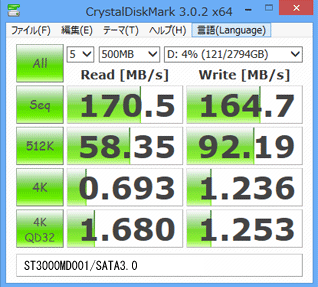

(3)Crystal Disk MArk
SSDとHDDの読込/書込速度実測値です。
[SSD:CFD CSSD-S6T128NHG5Q] |
[HDD:Seagate ST3000MD001] |
起動時間はASRockもASUSもほぼ同じです。
■温度上昇
室温27℃の時の温度測定結果です。
■仕様
組替え後のh77自作PCサーバーの仕様です。
| 項目 | 自作H77/rev2 |
備考 |
| OS | Windows 8 Pro DSP 64bit |
|
| CPU | Intel Core i5-3570K 3.4 /3.8GHz 6M Cache LGA1155 Ivy Bridge |
|
| CPU Cooler | Thermal right AXP-100 |
Nocutua S12A ULN |
| Mother | ASUS P8H77-I /H77 chipset |
Mini -ITX |
| Memory | Patriot PSD38 G1600KH PC3 -12800 (DDR3 -1600) 8GB (4Gbx2) |
|
| Graphic | HD4000 /Quick Video Sync (CPU内蔵） | |
| Storage | 2xSATA3.0 /2xSATA2.0 Raid0, 1, 5, 10 |
|
| HDD | C: CSSD -S6T128 NHG5Q /SATA3 /128GB SSD D: ST3000 MD001 SATA3 /3TB 3.5"HDD |
|
| CD/DVD | Pioneer DVR -TS04 -WS |
|
| LAN | Realtek 8111f Gigabit Lan (Onboard) | |
| Sound | VIA 8ch HD Audio (Onboard) |
|
| PCI | 1x PCIex16 | |
| USB | 4x USB3.0 /6x USB2.0 |
|
| Printer | Brother DCP -J925N |
Network 接続 Printer |
| Rear Panel |
1 x PS/2 Keyboard /Mouse Combo 1/1/1 x D-Sub /DVI-D /HDMI port 1 x SPDIF 光出力コネクタ 6 x USB 2.0/2 xUSB 3.0 1 x RJ-45 LAN 3 x Audio |
|
| Front Panel | USB3.0x2 Audio In/Out | |
| 拡張 board | Earth soft PT3 TV tuner | PCIe x1 |
| Bay | 5.25" x1 3.5" x1 | |
| Display | Diamond crysta RDT201WS 1680x1050 |
|
| Keyboard | Logicool K270 | |
| Power Supply | Silver Stone ST45SF 450W /80Plus | |
| Case | Silver Stone SG-05 Lite Black | |
| Size | 222W x176H x276D mm | |
| Weight | 約6kg |
部品組み換えでシステムSSDの書込み性能は大幅upとなりました。
MotherはASRockからASUSへ変更されましたが機能/性能とも瓜二つでほぼ同一です。
電源はSilverstoneの450Wに組み換えですが騒音レベルは許容範囲内です。
