■目的
 就寝中にPC留守録のファン騒音で目覚めてしまいます。
 ケースファンとCPUファンを交換します。

■h77自作PC
 TV録画/再生用自作PCです。
 使用中の120mmフロントファンはmax回転での騒音大です。
 BIOSで回転数を制御中ですが両方とも静音タイプに交換します。
h77 OS:Win8 Pro
CPU: i5-5370k /3.4GHz /TDP77W
Cooler: Thermalright AXP-100
FAN: Cooler Master XtraFlo 120
Mother: ASRock H77M-ITX /H77 ChipSet
PS: In-Win IP-P300BN7-2 /300W ..80mmファン
Case: Silver Stone SG-05 Lite ..120mmフロントファン
 h77のページはこち ら

■CPUファン

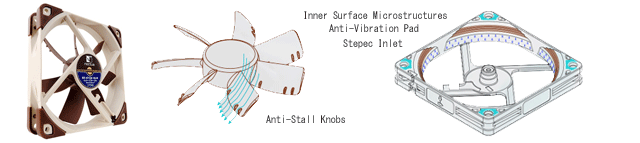

 低騒音かつ高風量のNOCTUA NF-S12A ULNを選択します。
 NOCTUAはオーストリアのメーカーで個人的にはDesktopで5年ほど前から問題なく動作中です。
noctua
項目 NOCTUA NF-S12A ULN 備考
回転数 800 /600 rpm

最大風量 74.3 立方メートル /h (43.8 CFM)
騒音 8.6dBA

入力 DC12V /0.72W
サイズ 120 x120 x25 mm
MTBF 150,000 hr
ベアリング SSO2

ピン 3ピン

ケーブル長


付属品 3-> 4ピン変換ケーブル 30cm 延長ケーブル
取り付けねじ x4 LNA ケーブル

 NF-S12Aのページはこち ら

■ケースファン

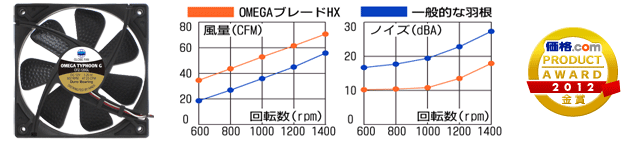

 プロントパネルに合わせて黒色のAINEX FZ-120GLを採用します。
 FZ-120GLは回転数900rpmで騒音10.8dBA/風量47CFMの静音ファンです。
noise
項目 AINEX FZ-120GL
付属ファン
RL4ZS1202512UW -3M (推定 CFZ-120R 相当)
回転数 900±200 rpm
2000±200 rpm
最大風量 47.23 CFM 93.96
騒音 10.8dBA
34.3dBA
入力 DC12V /1.2W DC12V /0.25A/3W
サイズ 120 x120 x25 mm 120 x120 x25 mm
期待寿命 60,000 hr
ベアリング DURO
ピン 3ピン
3ピン
ケーブル長 30cm
付属品 3-> 4ピン変換ケーブル
取り付けねじx4

 CFZ-120GLのページはこち ら

■交換作業

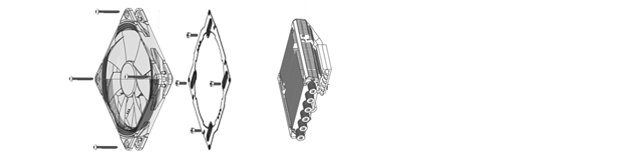

(1)CPUファン
 電源との間隔がわずか12mmのため電源ファンと同じアップフローになるように取り付けます。
 また100mmファンから120mm変更のためAXP-100付属の拡張ファンマウントプレートを使います。
cpu fan

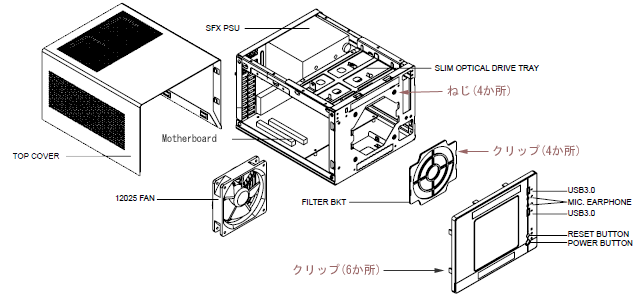

(2)ケースファン
 ・背面の固定ねじ(4本)を外しTOP COVERを外します。
 ・クリップ止め(6か所)されているフロントパネルを外します。
 ・固定ねじ(4本)を外してファンを交換します。
replacement

■FAN設定
 CFZ-120GLの回転数は最大でも900rpmなのでBIOSの[H/W Monitor]セクションの設定を変更します。
  CPU Fan 1 Setting:Automatic Mode
   Target CPU Tempreture:60℃/122℉
   Target Fan Speed:Level 8(予定)
  Chassis Fan 1 Setting:Automatic Mode
   Target CPU Tempreture:60℃/122℉
   Target Fan Speed:Level 6(予定)

■結果
 まずはフロントパネルファンの交換を完了しました。
 CPUファンは現在オーダー中。
