■目的
 カーNAVIとAVシステムをAppleTVで統合し試用します。
 iPhone/NAVIソフト+AppleTV構成でデジタル/ワイヤレスネットワークベースです。

■従来システム
 車内にカーNAVIとMediaPlayerを別々に搭載しており、映像も音声も別々の機器で出力しています。
 テスト的に搭載の2台のDisplayはカーオーディオの操作を犠牲にしているので1台に統合します。
current system
■車載AppleTVテスト
 最初はHDMI装備の三菱NR-MZ50カーNAVIを検討しましたが現時点でE-Type変換ケーブルの市販がありません。
 MZ50を諦めてHD対応Display+iPhone/NAVIソフト(NAVIelite)/AppleTVの構成で試行します。
 ・iPhone/AppleTVはWiFiテザリングによるワイヤレス接続です。
 ・iPhone内の音楽/映像はAirPlayでAppleTV経由DisPlay表示します。
 ・iPhoneはInternet接続で渋滞回避ルート検索/internetRadioの受信などを可能にします。
new system
display

■構成パーツ
configuration
 AppleTVのページはこちら

■音声
 各デバイスのデジタル音声はAirPlay/Mirroring/HomeSharingによりAppleTVで統合し再生します。

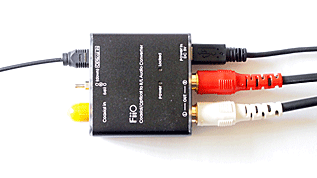

 カーオーディオ入力条件に合わせて今回はAppleTV音声光デジタル端子/DAC/FM Transmitterを経由します。
DAC fm transmitter
■電源
 AC100V家庭用機器:AppleTVなどAC100V入力の機器はDC12V->AC100VのDC/ACインバータを使用します。
 DC5V携帯機器:iPhoneなどUSB電源の機器はDC12V/CigerSocket->DC5V/USB出力のDC-DC変換器を使 用します。
 DC12V車載機器:車載DisplayなどはDC12V/CigerSocketから直接給電します。
ps
■iPhoneアプリ
wifi NAVI [NAVIelite mini] 2.8kyen/Year
今回市販カーNAVIに替えてiPhone用NAVIソフトを使います。
使用するのはアイシンAW /NAVIelite miniです。
iPhone5に機種変更時にNAVIソフトの画面はMirroringにより8"HD対応Displayで表示予定です。
 wifi Air Play 音楽/映像をiPhoneからApple TVにデジタル出力し映像は車載Displayで表示します。
AppleTV側でAirPlay=入にしておけばiOS側のアプリでいつで出力先をApple TVに指定できます。
使用出来るアプリは音楽 /ビデオ /写真 /Safariなどです。
 AirPlayの画面
AirPlay airplay
■問題点
(1)リモコン使用不能
 現象:電源(ACC)切断の繰り返しでAppleTVのリモコンが使用不能となる。
 原因:AppleTVフリーズ..推定
 復元:iTunes経由で出荷時設定に復元..下図参照
 対策:「今すぐスリープ」後ACCオフとします。
recovery
(2)AirPlay自動復帰不能
 現象:エンジンOFF/ONでAirPlayが自動復帰しない..Network再設定が必要となる
 原因:AppleTV給電時にNetworkが未確定だとAirPlayは自動復帰しない
 対策:Network確定後にAppleTVへの給電を行う..面倒

(3)NAVIeliteのAirMirroring横長表示不能
 現象:NAVIeliteのAirMirroring表示が縦長となる
 原因:NAVIeliteは90度回転表示をサポートしない
 対策:iPhone5+AppleTVでのNAVIelite使用を諦めTabletでの使用に変更する

■結果
 バッテリーを内蔵しないAppleTVを車載化するのは電源On/Offの問題でベストではありません。
  ・AppleTVには電源SWがないので最低ACC/OFFの前に[menu][設定][今すぐスリープ]にします..面倒
  ・バッテリーを持たないAppleTVの安定起動のため、車のエンジン起動後のAppleTVへの給電がベターです。
  ・またAppleTV起動までにWiFiネットワークを立ちあげておきます。
 NAVIeliteはAirMirroringでの横長表示をサポートしないのでAppleTV経由の拡大表示は断念です。
 * 最終的にカーNAVI/AVともTablet(GalaxyTab2 GT-P3113)に統合しました ..2012/10/27。
