■目的
 mpeg2-ts映像を車載Naviで表示します。
 使用するのはiPhone4+iPhone4用AVケーブルです。

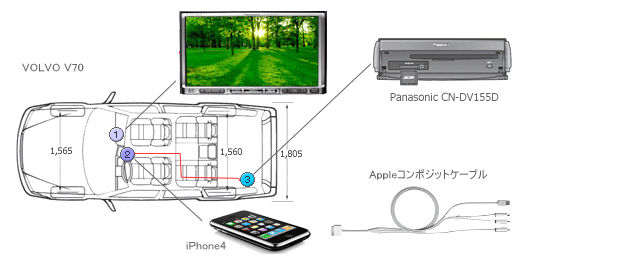

■機器構成
 PCでmpeg2-tsをiPhone4で再生可能なH.264/mpeg4 avcに変換しiPhone4をnaviに接続します。
 iPhone4とnaviは専用AVケーブルで接続です。
機器 Model 機能
PC E520 自作メディアサーバー+PT2チューナー
Q945 自作PC +TMPGEnc 4 Express
デジタルTV録画
ts -> H.264 /AAC変換 /iPhone 転送
Player iPhone4 ビデオ解像度: 1280 x720p
Navi Panasonic CN-DV155D モニター表示 (WVGA: 480x234)
Cable Apple コンポジット AVケーブル MB129LL /B
 +延長ケーブル (2m以上)
iPhone-> Navi接続 @4,980
USB カーチャージャー サンワサプライ CAR -CHR53U シガーライター入力
USB 電源出力

  Apple iPhone4の仕様はこちら
  AppleコンポジットAVケーブルのページはこちら
  Panasonic CN-DV155Dの取付説明書はこちら
  Panasonic CN-DV155Dの配線説明書はこちら

■H.264変換とiPhoneでの再生
 (1)今回は「MPEGEnc4 Express」編集ソフトを使用しts録画映像をiPhone4用に変換します。
   フォーマット変換:mpeg2-ts -> H.264 /mpeg-4 avc
   解像度:1440または1920 x1080 -> 1280 x720
 (2)変換したファイルをiPhone4に転送して再生可能なことを確認します。
  ts映像のiPhoneでの再生方法はこちら

■iPhone4テレビ出力設定
 テレビ出力設定でワイドスクリーン=onに設定します。
  [設定][iPod][テレビ出力][ワイドスクリーン=on]
 iPhoneなどの「TV出力のサポート」のページはこちら

■カーNavi接続と設定..CN-DV155D
 (1)iPhone4専用AVケーブルのAV端子をカーNaviのVideo/Audio入力端子に接続します。
 (2)Naviメニューで[情報設定][AV設定][ビデオ入力=する]に設定します。
 (3)モニタの[Mode]スイッチで[VTR]画面に切り替えます。
 (4)iPhone4で[iPod][ビデオ]をタップし再生映像を選択するとNaviのモニタに映像が表示されます。
 (5)CN-DV155Dの画面アスペクト比を[ジャスト]にします。

■結果
 カーNaviのモニタでHDTV録画ファイルの表示を確認しました。
 録画ファイルのmpeg2-tsはiPhoneで再生可能なH.264/mpeg4 avcなどに変換が必要です。
 変換時の出力解像度は1280x720にします。
 iPhone4のテレビ出力機能(NTSC)はカーNAVIのビデオ入力に対応します。
 結果的に カーNaviモニタの画質はSD画質でソースのHD画質には及びませんが綺麗と思えば綺麗です?
 音声はCN-DV155Dのモニターのスピーカで再生されます。
  *音声のカーAudioへの出力はAUX端子経由で可能なようです。..未確認
  *AUX端子がないカーAudioでは代わりにMW600などBluetoothヘッドセットの使用が可能です。
