■目的
 Intel Q9450用CPUクーラにNOCTUA社NH-U12Pを採用しました。
 組込みなどのメモです。

■NH-U12P
 オーストリアNOCTUA社製ヒートパイプタイプ静音CPUクーラ。
 CPUクーラにはAM2(+)およびLGA775取り付けキットが含まれます。
 [特徴]
 ・低回転ファンでも冷却効率の高い4Dualヒートパイプと36枚の冷却フィンを装備
 ・150以上もの受賞歴のNH-Uデザインによるパーフェクトなエアーフロー
 ・静音で長期間安定なNF-P12ファン
 ・高いMotherBoardとの互換性
 ・SecuFirmマルチソケットマウントシステム
 ・熱抵抗を最小にしたNH-H1サーマルコンパウンド
  NH-U12Pのサイトはこちら

 [仕様]
ソフト Win
互換性 LGA 775, AMD AM2 & AM2+
Option: Xeon, K8, Socket F
サイズ 158(H) *126(W) *95(D) mm ..ファンを含む
重量 770g ..ファンを含む
材質 ベース /ヒートパイプ: 銅 (ニッケルめっき)
フィン: アルミ
ファン互換性 120mmファン (厚さ 25mmまたは 38mm) 最大2個 実装可能
付属品 NF-P12 ファン /マウントクリップ4
Ultra Low Noise Adapter (ケーブル)
Secu Firm 取付キット
ファン Model: NF-P12
Bearing: SSO-Bearing
Blade: 9枚
回転数: 1300 /1100 /900
風量 92.3 /78.5 /63.4m3 /h
騒音 19.8 /16.9 /12.6 dB
消費電量 1.08W /12V
MTBF > 150,000 hr
■取付条件
 MotherBoard: GigaByte GA-G33M-DS2R
 Socket: LGA775
 通気方向:
 フロントパネル-> HDDケース -> CPUクーラ (吹出し) -> バックパネルファン (排気)とします。


■取付作業
NH-U12Pの取付マニュアルはこちら

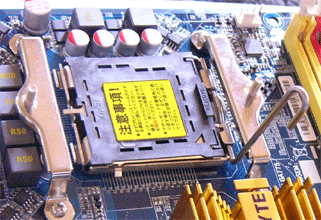

・LGA用バックプレートとMounting Bar
 2個のMountingBarを4本のねじでバックプレートに固定します。
・取付方向
 クーラ本体は、2個のMounting Barの取り付け方で縦方向、横方向いずれも取り付け可能です。

・ヒートシンクブラケット
 ヒートシックにブラケットを取付て、CPUに接触して取り付けます。
・ファン取付
 2本のばねクリップでファンをフィンに固定します。

■結果
 無事に取り付けを完了しました。
 縦長方向に本体を取り付けるとCPU固定レバーとMounting Barが干渉します。
 ->Mounting Barの固定ねじを緩めるとCPUの取出しが可能になります。
