X60:WinXP/AHCI Diver
作成日: 2007/09/17■目的
ThinkPad X60 VistaモデルをWinXPに変更ます。
WinXPはAHCIを正式サポートしていませんがIntelよりDriverを入手してSATA/HDDの高速転送を可能にします。
■AHCI
Advanced Host Controller Interfaceの略。
これまでのSATAはパラレルATAとの互換性を確保するためSATAのネイティブな実力を発揮していません。
AHCIをサポートすることでSATA本来の動作が可能になりより高速なHDD転送速度を実現できます。
ThinkPad X60のChipSetは945GMですがAHCI搭載の区分では
インテル 82801GBM I/O コントローラー・ハブ (ICH7M) - AHCI となります。
AHCI搭載のIntelチップセットには以下があります。
- インテル 82801HR/HH/HO I/O コントローラー・ハブ (ICH8R) - RAID / AHCI
- インテル 631xESB/632xESB I/O コントローラー・ハブ - RAID / AHCI
- インテル 82801GHM I/O コントローラー・ハブ (ICH7MDH) - RAID のみ
- インテル 82801GBM I/O コントローラー・ハブ (ICH7M) - AHCI のみ
- インテル 82801GR I/O コントローラー・ハブ (ICH7R) - RAID / AHCI
- インテル 82801GH I/O コントローラー・ハブ (ICH7DH) - RAID / AHCI
- インテル 82801FR I/O コントローラー・ハブ (ICH6R) - RAID / AHCI
- インテル 82801FBM I/O コントローラー・ハブ (ICH6M) - AHCI のみ
Intel マトリックスストレージテクノロジのサイトはこちら■ThinkPad X60
IBM B5モバイルノートで、最新機種はX61。X60は価格40%値引きながらCPUにCore2Duo2.0GHzを搭載。
OSはVista Business あるいはXP。Vista Business版を購入ながらOSをXPに変更します。
| 項目 | ThinkPad X60 1709Q6J |
ThinkPad X60 1709GDJ |
| OS | Windows Vista Business | Windows XP Pro |
| CPU | Intel Core2 Duo T7200 (2GHz) | Intel Core2 Duo T7200 (2GHz) |
| FSB | 667 MHz | 667 MHz |
| ChipSet | Intel 945GM Express | Intel 945GM Express |
| Memory | 1GB (512MB x2) | 1GB (1GB x1) |
| HDD | SATA 120GB | SATA 120GB |
| CD /DVD | なし (Option) | なし (Option) |
| Display | 12.1" 1024 x768 | 12.1" 1024 x768 |
| LAN | 10 /100 /1000 Base-T | 10 /100 /1000 Base-T |
| Wireless | IEEE802 .11a/b/g | IEEE802 .11a/b/g MIMO 対応 |
| USB | 3x USB2.0 | 3x USB2.0 |
| IEEE1394 | 1x IEEE 1394 | 1x IEEE 1394 |
| Size | 268 x211 x20-30mm | 268 x211 x20-30mm |
| Weight | 1.44Kg | 1.44kg |
| 消費電力 | 最大 65W | 最大 65W |
| その他 | 指紋センサ Blue-tooth SDスロット |
指紋センサ Blue-tooth SDスロット |
X60のBiosで[Configuration][SATA=AHCI]であることを確認します。
IntelのサイトよりダウンロードしてDriver用FDを作成してWinXPインストール時にF6でDriverを組み込みます。
(1)Driver FDの作成
対象：フロッピー設定ユーティリティインテルマトリックスストレージマネージャ 5.5.0.1035 2006/01/05
X60用AHCI Driverのダウンロード先はこちら(2)Driver組込み

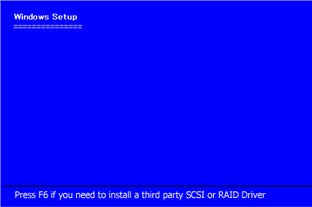

WinXPインストールの最初でF6キーで以下のDriverを組み込みます。
「Intel(r)82801GBM SATA AHCI Controller(Mobile ICH7M)」
 |
 |
|
 |
 |
WinXPのAHCI Driverはソフトウェア導入支援ユーティリティでThinkPadのサイトから自動インストールします。
* Windows Update後にソフトウェア導入支援ユーティリティを実行。
■結果
ThinkPad X60 VistaモデルをXPに変更しAHCI をサポートしました。
X60で使用できるIntelサイトのDriverは5.5.0.1035 2006/01/05のVerに限定されます。
X60のBiosで[Configuration][SATA=Compatiblity]でAHCIを適用しないことも可能です。
今回Vistaの削除後にAHCI Driverの必要が判明し、X60のF6用Driverの入手に時間をかけてしまいました。
以下はWinXPインストール後のDevice Manager表示の例です。
