B550I AORUS PRO AX

作成日: 2021/03/09

■目的

r737自作PCに使用のmini-ITX B550I AORUS PRO AXのマザーボードの概要です。
AMD Ryzen 7 3700X CPUを搭載しPCIe分岐で2枚の拡張ボードを挿します。

■B550I AORUS PRO AX

GIGABYTE製でAMD 5000 CPU対応B550チップセットのmini-ITXマザーボードです。
DDR4-3600メモリーMemory /M.2 NVMe SSDなどと9.7L小容量ケースに組込みます。
1スロットのPCIe x16レーンをx8 x8に分岐してTVとグラフィックのボード２枚挿しです。
Alpenföhn® Black Ridge クーラーと120 x15mmファンでTDP 95Wに対応します。
隣接スペースがないのでボードからはみ出さないSATAコネクタも条件です。
GIGABYTE「B550I AORUS PRO AX 」 のページはこちら
B550i

■特徴

AMD B550 AORUS Mini-ITX マザーボードの特徴です。
b550i
rear panel

■組込パーツ

PCケースを含む組込パーツになります。
相互に矛盾する省スペース /高性能 /静音のためのこだわりの選択です。
[Case]
Sliger SM550
Bifurcated PCIe Riser カード
sliger		 [CPU]
AMD Ryzen 7 3700X
7nmプロセス 8コア16スレッド

i7-6700k
[Memory]
Essencore KD4AGU880-36A180U
DDR4-3600 /高さ < 33mm
essencore		 [CPU Cooler]
Alpenföhn® Black Ridge
max47mm +120x15mmファン
alpenfohn
 [Graphic]
MSI GeForce GT 1030 2G LP OC
4K DisplayPort /HDMI
gt-1030		 [CPU Fan]
Noctua NF-A12x15 PWM chromax.black.swap
PWM 薄型静音120mm
noctua

■互換性

mini-ITXマザーとCPUクーラの組合せでは物理的な干渉の事前確認が必須です。
今回の組合せ対象はB550I AORUS PRO AXマザーとAlpenfohn BlackRidgeクーラです。
PCPartPickerサイトのsystem builderでは互換性をチェックできます。
PCPartPicker のsystem builderページはこちら
PCPartPicker

■UEFI

UEFI設定のサンプルです。

①[Memory]
使用するメモリはDDR4-3600ですが、デフォルトで2666MHzで動作しています。
UEFI画面から付属のXMPプロファイルを指定して3600MHz動作にします。
Memory
②[PCIe Bifurcation]
PCIe x16レーンの拡張スロットをx16 (x8x8)の2スロットライザーカードに分岐します。
  1. UEFI画面で[setting][io port]を開いて[PCIEX16 Bifurcation = PCIE 2x8]にします。
  2. 変更を保存して再起動です。
gigabyte bifurcation
③[ファン回転数制御]
騒音低減のため最適速度にファンの調整が必須です。
アプリにGigabyte Smart Fanを使用しますが、従来使用のASUSのAI Suiteがより効果的につき、ASUSのサイレントモードとほぼ同じ値にマニュアルで設定です。
smart fan
④[LEDオフ]
マザーボードLEDは省電力や就寝中の点灯などの点でデメリットにつき完全に消灯します。
LED照明の消灯はUEFIでの指定で可能です。
  1. UEFI画面で[setting][miscellaneous]を開いて
    ・[LEDs in System Power on State = OFF]
    ・[LEDs in Sleep, Hibernation, and Soft Off State = OFF]
  2. 変更を保存して再起動です。
④[AMD Virtualization]
VMwareなどの仮想マシンを動かすので仮想化テクノロジAMD SVMを有効にします。
  1. UEFI画面で[Tweaker][Advanced CPU Setting]を開いて
    [SVM Mode = enabled]
  2. 変更を保存して再起動です。
⑤[Fast Boot]
PCの起動時間短縮のためにFast Boot関連の設定変更を行います。
今回はPOST(Power On Self Test)時間がUSB関連で6秒ほど短縮の効果ありです。
  1. UEFI画面で[boot]
    ・[fast boot][USB Support = partial initial]
    2. ・[CSM Support = disabled]
  2. 変更を保存して再起動です。

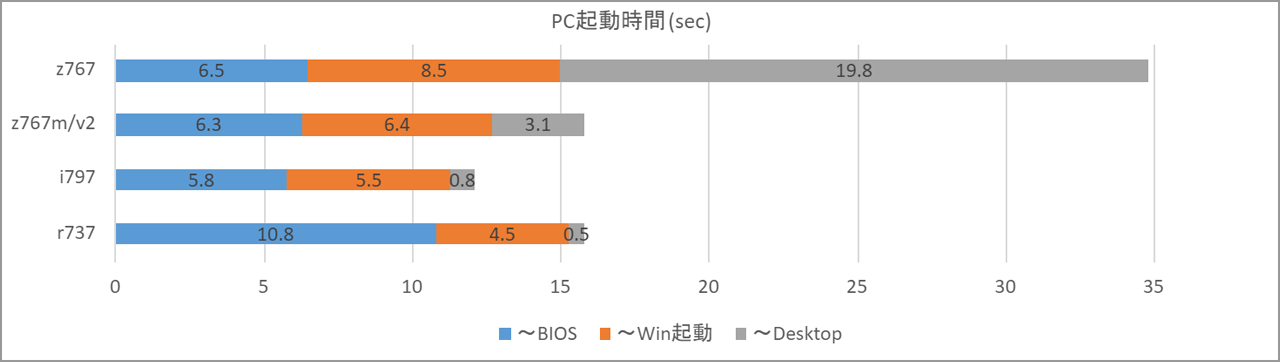

atart-up time

■特記事項

  1. 内部ヘッダーがなくフロントパネルへのUSB3.1/3.2Type-C接続はなしです。
  2. リアパネルの3個のDisplayコネクタはCPU内蔵グラフィック限定です。
  3. m.2 コネクタは表面がPCIe4.0 x4、裏面がPCIe3.0 x4で速度が異なります。
  4. また裏面M.2 SSDには高温防止用Aqua Computer製ヒートシンクを追加です。
  5. 3個目のファン接続には付属のコネクタサイズ変換ケーブルを使用します。

■仕様

r737 自作PCの仕様になります。

 r737
 i797 ..従来
OS
 Windows 10 Pro <-
Case
 Sliger SM550 /mini-ITX
+ Bifurcated PCIe Riser option		 <-
CPU
 AMD Ryzen 7 3700X 8C16T
@3.6-4.4GHz /AM4
 Intel Core i7-9700K 8C8T @3.6-4.9GHz /LGA1151
CPU Cooler
 Alpenfohn Black Ridge
Noctua NF-A12x15 PWM 120x15 		<-
Mother board B550I AORUS PRO AX (rev. 1.0) ROG STRIX H370i Gaming
Memory
 Essencore KD4AGU880-36A180U
DDR4-3600 /16GB x2		 DIMM /DDR4-2666 /8GB x2
Graphic
 外付け HD630
Drive Bays 2x 2.5" <-
SSD C: WDS500G2X0C /500GB
D: Samsung 950 Pro /512GB
+ AquaComputer kryoM.2 micro e heatsink
E: VK000960G WCNR /960GB
 <-
Extension Board PT3 /PCIe2.0 x1 TV Tuner
MSI GeForce GT 1030 2G LP OC		 PT3 /PCIe2.0 x1 TV Tuner
LAN 1x Realtek® 2.5GbE LAN
 1x Intel® I219V
1x Realtek® RTL8111H
Wireless Intel® Wi-Fi 6 AX200 a /b /g /n /ax
Bluetooth 5
 Wi-Fi 802.11 a /b /g /n /ac
Bluetooth v5.0
Storage
 1x M.2 xPCIe4.0 /2242 /2260 /2280
1x M.2 xPCIe3.0 /2242 /2260 /2280
4x SATA /6Gbps  (RAID 0 /1 /10)
 1x SATA Express (2x SATA 6.0Gbps)
2x M.2 xPCIe3.0 /2242 /2260 /2280
4x SATA /6Gbps (RAID 0 /1 /5 /10)
Audio
 Realtek® ALC1220-VB codec SupremeFX 8-Ch CODEC S1220A
I/O Panel
 1 x DisplayPort
2 x HDMI ports
1 x USB 3.2 Gen 2 Type-A(red)
4 x USB 3.2 Gen 1 ports
1 x USB 3.2 Gen 2 Type-C
1 x Q-Flash Plus button
1 x RJ-45 port
2 x SMA antenna
3 x audio jacks
 1 x DisplayPort
1 x HDMI
2 x LAN (RJ45) port(s)
2 x USB 3.1 Gen 2
1 x USB 3.1 Gen 1 (blue) Type-C
3 x USB 3.1 Gen 1
1 x Optical S/PDIF out
5 x Audio jack(s)
1 x Wi-Fi antenna
Graphic出力
 HDMI /DisplayPort (4K)
 HDMI /DisplayPort (4K)
Power Supply Corsair SF450 450W Gold <-
Display
 Dell U2720QM (4K) <-
Mouse
 Logcool MX Anywhere 3
 Logcool MX Master 2S
Keyboard
 Topre RealForce SJ08B0 <-
Power
 Idle:39W
Max:260W
 Idle:28W
Max:220W
Size
 W139 xH208 xD335 mm <-
Weight
 約5.0kg <-
