■目的

配線からデスク周りを開放のためPC本体とディスプレイを分離します。
本体はTV/Audio機器と同一エリアに配置にして配線の取回しを容易にします。

■レイアウト

PC本体をデスクから移動し接続用のDisplay Portケーブルを長く(4m)します。
同時にUSB-Cケーブルを追加しUSBキーボードなどをディスプレイ側に接続します。
電源ONはPC本体電源ボタンに替えてキーボードからの休止解除を利用します。
pc layout

■Display

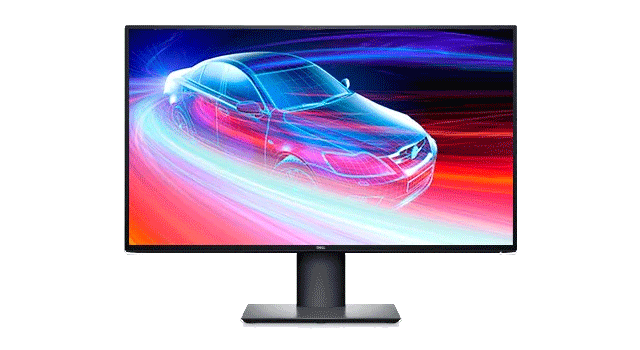

ディスプレイにはUSB-C接続対応のDell U2720QMを予定です。
今回はPC側がUSB-C Alternativeモード非対応なのでケーブルを1本に統合はありません。
なおモデル名U2720QとU2720QMの違いは添付ケーブルの違いだけです。
Dell U2720Qディスプレイのページはこちら

pc layout

DELL U2720QM
U2020Q
LG 24UD58-B (従来)
24ud58-b
サイズ /解像度 /AS比 27" /3840 ×2160 /16:9 23.8" /3840 ×2160 /16:9
パネル /バックライト IPS /LED
IPS
表面処理 ノングレア /3Hハードコート
ノングレア
視野角 (水平/垂直) 178° /178°
178° /178°
輝度 /コントラスト 300cd/㎡ /1,300:1 250cd/㎡ /1,000:1
応答時間 8ms /5ms(高速)
5ms
走査周波数 水平: 30-140kHz
垂直:24-75 Hz
水平: 30-135 kHz
垂直: 56-61 Hz
色域 99% sRGB /99%REC709  /95%DCI-P3
入力端子 1x HDMI 2.0
1x DisplayPort 1.4
1x USB-C /DisplayPort
2x HDMI 2.0
1x DisplayPort1.2
出力端子 音声ライン
3x USB3.0
1x USB-C (最大90W)
ヘッドホン
スピーカー
Size/Weight 611.3 x525.2 x185 mm
/6.6kg
554 ×421 ×202 mm
/4kg

■接続ケーブル

今回PC本体とデイスプレイ間の接続に使用したケーブルです。
DisplayPort ケーブル /ver1.4 /4m
DisplayPort Cable
サンワサプライ  500-KC025-40
8K / 60Hz・4K / 120Hz HDR10対応 4m バージョン1.4認証品 ブラック
USBケーブル
/USB2.0 /4m
USB2.0 cable
エレコム  U2C-AC40NBK
Type C (USB A to USB C) 4.0m USB2.0認証品 3A出力 最大480Mbps ブラック

■電源ON

デスクから移動したPC本体の電源ONはキーボードからの休止解除に替えます。
なお手動でのDisplay電源オフは休止解除不可の要因なので注意です。
キーボードから休止解除するための設定は以下の手順です。
  1. [スタート/右クリック][デバイスマネージャ]
  2. [キーボード/HIDキーボードデバイス/右クリック][プロパティ]
  3. [電源の管理/このデバイスでコンピュータのスタンバイ状態を解除できるようにする=ON]

keyboard property


■結果
