■目的
AMD 第3世代Ryzen CPUを自作PCに搭載のプラン#2です。
最新チップセットX570を発熱/騒音/消費電力を考慮してB450にします。

■z767m自作PC
現自作PCは第6世代4C8Tのi7-6700K CPU搭載のディスクトップPCです。
今回は4C8Tのi7-6700kを8C16TのRyzen 7 3700Xにアップグレードします。
「z767m自作 PC(Ver.2)」 はこちら
「3700Xプラン/X570」 はこちら

z767m
■構成パーツ
Ryzen 7 3700X CPUへの変更に伴うPC構成の変更です。
今回はマザーボードの変更とグラフィックボードの増設が必須です。

r737b(仮)
z767m
CPU
Ryzen 7 3700X 8C16T /7nm
32M Cache 3.6/4.4GHz AM4 65W
40k\
i7-6700K 4C8T /14nm
8M Cache 4/4.2GHz LGA1151 91W
Mother
ASUS TUF B450M-PRO GAMING
9.9k\
ASUS PRIME Z270M-PLUS
Graphic
MSI GeForce GT 1030 2G LP OC
8K\
Intel HD530
■CPU
Ryzen 7 3700XはAMD Zen2アーキテクチャの7nm世代の8core/16thredのCPUです。

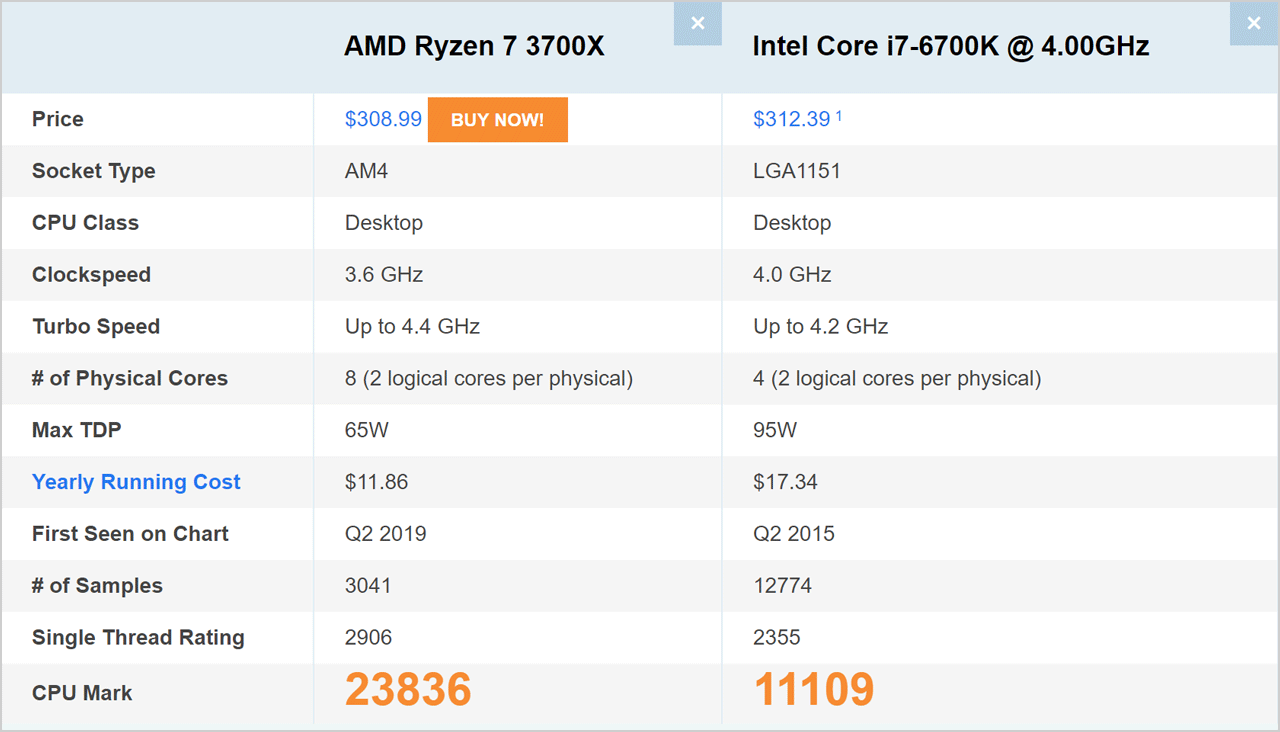

CPU Mark値は現行i7-6700Kの2倍と高速ながら、価格や消費電力は低くメリットが大です。
なおCPUにGraphicは内蔵しません。
Ryzen 7 3700X のページはこちら
PassMark CPU Benchmarks のページはこちら
ryzen
ryzen
■Mother
ASUS TUF B450M-PRO GAMINGはB450搭載のmicroATXマザーです。
旧エントリーモデルの「Ryzen 3000 Disktop Ready」で即3700X対応です。
またX570比較で発熱/消費電力/騒音低減で優位にあり、かつ低価格です。
ただし 2xM.2 スロットはPCIe4.0ではなくPCIe3.0 (x4+x2)となります。
ASUS TUF B450M-PRO GAMING のページはこちら
B450Pro gaming
■Graphic
3700XにはGraphicを内蔵しません。
4K対応の中からMSI GeForce GT 1030 2G LP OCのボードを準備します。
GT1030は低消費電力/低発熱かつIntel HD530/630内蔵GPUの数倍の性能を持ちます。
MSI GeForce GT 1030 2G LP OCのページはこちら
こいつ意外と動くぞ 「Geforce GT 1030」レビュー ..
gt1030
■消費電力
X570マザーはアイドル時消費電力は使用中のPCの約2倍です。
B450マザーなら使用中のPCと同程度と思われます。
* 参考資料参照。
Power
■仕様
r737b自作PCの仕様です。
z787
項目 r737b(仮)
z767m
OS
->
Windows 10 Pro
Case
-> Fractal Design Meshify C Mini Dark TG /micro-ATX
CPU
AMD Ryzen 7 3700X 8C16T@3.6-4.4GHz /AM4 Intel Core i7-6700K 4C8T @4-4.2GHz /LGA1151
CPU Cooler
->(AM4) Noctua NH-U12P (LGA1151)
Noctua NF-S12A PWM 120 x120 x25 4pin
Mother board ASUS TUF B450M-PRO GAMING /AMD B450 ASUS PRIME Z270M-PLUS /Intel Z270 Express
Memory
DIMM /DDR4-3200 /16GBx2
DIMM /DDR4-2400 /8GBx2
Graphic
GeForce GT 1030 Intel HD530
Drive Bays -> 2x 2.5" /3.5" 共用 3x2.5"
SSD /HDD Samsung 970 evo /M.2 /PCIe3.0 /250GB
Crucial MX100 /500GB
Samsung 970 evo /M.2 /PCIe3.0 /250GB
Samsung 950 Pro /M.2 /PCIe3.0 /512GBx2 /RAID0
Crucial MX100 /500GB
Extension Board PT3 /PCIe2.0 x1 TV Tuner
MSI GeForce GT 1030 2G LP OC
PT3 /PCIe2.0 x1 TV Tuner
SB Audigy Rx x1 Sound
kryo M.2/SSD + 950Pro /SSD x2
Extension Slot
3x PCIe 3.0 x16(x16, x8, x4)
1x PCIe 2.0 x16(x4)
1x PCIe 2.0 x1
1x PCIe 3.0 /2.0 x16 (x16 mode)
1x PCIe 3.0/2.0 x16 (max at x4 mode)
2x PCIe 3.0/2.0 x1
LAN Realtek® RTL8111H
10 /100 /1000 Mb/s
Intel® I219V, 1000 /100 /10BASE-T ×1
Storage
1x M.2 PCIe3.0 x4 32Gb/s
1x M.2 PCIe3.0 x2 16Gb/s
 (2242 /2260 /2280)
6x SATA /6Gbps (RAID0 /1 /10)
1x SATA Express (2x SATA 6.0Gbps)
2x M.2x4 /2242 /2260 /2280
4x SATA /6Gbps (RAID0 /1 /5 /10)
Audio
Realtek ALC1200A 8ch
Realtek® ALC887 8ch
SB Audigy Rx
Digtal Media
->
Marantz M-CR611
USB
2x USB 3.1 Gen 1 (TypeA)
1x USB 3.1 Gen 1 (TypeC)
1x USB 3.1 Gen 2
2x USB 3.1 Gen 1
6x USB 3.2
1x USB 3.0 (Intel® Z270 TypeC)
6x USB 3.1 (Intel® Z270)
6x USB 2.0 (Intel® Z270)
Internal
Connector
2 x Aura RGB Strip Header
1 x USB 3.1 Gen 1(up to 5Gbps) connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
2 x Chassis Fan connector(s) (2 x 4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x Clear CMOS jumper(s)
1 x COM port header
1 x Speaker connector
1x MONO out header
2x USB 3.1 Gen 1 connector(s)
2x USB 2.0 connector(s)
2x M.2 type 2242 /2260 /2280
(SATA mode & X4 PCIE mode)
4x SATA 6Gb/s connector(s)
1x CPU Fan connector(s) (1 x 4 -pin)
2x Chassis Fan connector(s) (2 x 4 -pin)
1x 24-pin EATX Power connector(s)
1x 8-pin ATX 12V Power connector(s)
1x Front panel audio connector(s) (AAFP)
1x Clear CMOS jumper(s)
1x System panel connector
1x COM port header
I/O Panel
1 x PS/2 keyboard/mouse combo port(s)
1 x DVI-D (使用不可)
1 x HDMI (使用不可)
1 x LAN (RJ45) port(s)
1 x USB 3.1 Gen 2 Type-A,
1 x USB 3.1 Gen 1 USB Type-CTM
2 x USB 3.1 Gen 1 (blue) Type-A
2 x USB 2.0
3 x Audio jack(s)
1x PS/2 keyboard (purple)
1x PS/2 mouse (green)
1x DVI-D
1x D-Sub
1x HDMI
1x LAN (RJ45) port(s)
1x 5Gb/s port(s) USB Type-CTM
( support 3A power output )
2x USB 3.1 Gen 1 (blue) Type-A
2x USB 2.0
3 x Audio jack(s)
Graphic出力
HDMI/DisplayPort (4K)
Display
-> LG 24UD58-B (4K)
Case Fan
-> Front: NOCTUA NF-A15 PWM
Rear :NOCTUA NF-S12F PWM
Printer
-> Brother DCP-J925N
Mouse
-> Logcool M545
Keyboard
-> Topre RealForce SJ08B0
Power Supply
-> CORSAIR RM550x/ATX 550W
Power

Idle:35W
Max:--W
Size
-> W212 xH399 xD395 mm
Weight
-> 約8.8kg
■参考資料
PC Watch「Ryzen 7 3700Xを早速購入!第3世代AMD Ryzenのパッケージの中身を確認してみた」2019/07/07

■結果
3700Xは7nmプロセス採用で14nmのi7-6700Kの性能2倍、価格/消費電力は低くメリットが大。
3700Xにはグラフィックを内蔵しないので別途外付けボードが必要です。
今回のB450マザーは旧エントリーモデルながらRyzen 3000 CPUをサポートします。
またX570比較で発熱/消費電力/騒音低減で優位にあり、かつ低価格です。
2xM.2 スロットはPCIe4.0ではなくPCIe3.0 (x4+x2)となります。
