■目的
V60にドライブレコーダを取付ます。
搭載するのはユピテルのHD解像度DRY-WiFiV3cです。

■DRY-WiFiV3c
価格.comプロダクトアワード2016カー用品部門/ドライブレコーダーで銀賞受賞。
横長で小型の外観に300万画素カメラと合わせて以下の主な機能を搭載します。
DRY- WiFiV3cのページはこちら

■工具
取付で使用した工具類です。

	販売元 /モデル	備考

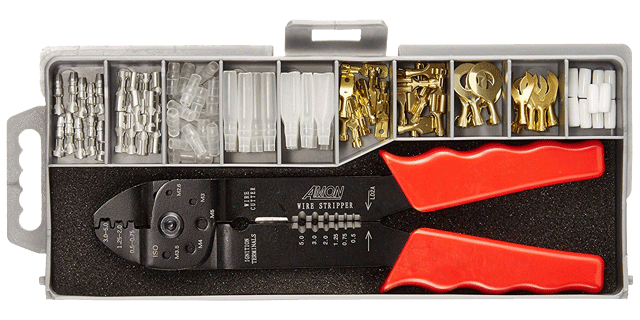

	エーモン /E2 ターミナルセット(中)	端子カシメ

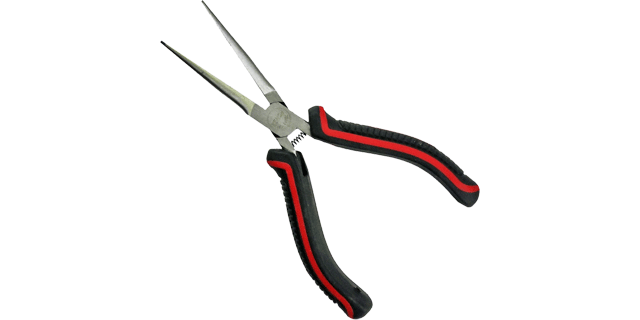

	KENOH /NO.24022 ミニ 先細ラジオペンチ	ヒューズ抜き差し
	パワーシード 内張り・パネル剥がし5点セット	裏配線用
	Vessel /B5400TX T20H トルクスドライバ	カバー取り外し
	BAL /21PC 501 ソケットレンチセット	8mm六角レンチ使用

■配線パーツ
より確実な接続のため同梱シガープラグタイプに代えてUSB電源直結コードを準備します。
USB電源直結コードには＋側にギボシ端子(オス)、－側にクワ型端子をカシメます。
また車両の仕様に合わせて今回は15Aミニ平型ヒューズ電源コードを使います。

名称 /型式	個数	購入先
USB電源直結コード /ユピテル OP-E487	1	Amazon
15A ミニ平型ヒューズ電源 /エーモン E512	1	Amazon
ギボシ端子オス及びクワ型端子 /エーモン E2に含む	各1	Amazon

■電源ケーブル
ドライブレコーダの電源は車のACCラインから取出しACC ON/OFFに連動させます。
今回は既存車内ケーブルを加工/分岐する必要のないヒューズボックスからの電源取出しです。
配線はヒューズボックス/グローボックス脇/Aピラー/フロントガラス上部経由です。
■本体
フロント上部のワイパーふき取り範囲にカメラがあるように本体を取付けます。
今回の取り付け場所は運転席側上部です。
本体にUSB電源直結コードのUSB miniB電源コネクタを接続します。
本体の取り付け方法はこちら

■SDカード
付属8GB/SDカードのHD録画時間は約80分と短いので32GB/320分に変更します。
使うのはTranscendで差替てすぐに録画可能でしたが念のためSD初期化を実行します。

型名：TS32GUSDU1PE /Premium 400x 容量: microSDHC/32GB 最大書込速度: 45MB/s 最大読込速度: 60MB/s スピードクラス: UHS-I U1 Class10

■スマホ接続
スマホをWi-Fi接続し「DRY-WiFi Remote TypeB」アプリを使用できます。
アプリは事前にWebよりインストールしておきます。

モード	内容
起動手順	①本体のWi-FiをONにします ②スマホを「YP-DG01****」ネットワークに接続します。 ③アプリを起動すると撮影モード画面になります。
撮影モード	カメラのモニター画面で動画/静止画の切り替えと録画開始/停止操作ができます。 撮影モード画面から以下の画面にアクセスできます。 ・アルバムモード ・設定
アルバムモード	保存動画/静止画ファイルが表示され以下の操作ができます。 ・再生 ・スマホへのダウンロード ・ファイル削除
設定	設定メニューが表示されSD初期化/解像度/フレームレートなどの操作/設定ができます。

■PC Viewer
PC_Viewer_DRY_TypeH専用ソフトウェアによりPCで録画映像の再生が可能です。
また再生に同期してXYZ軸GセンサーのデータとGPSを基にMap/速度を表示します。
特にGセンサーの適正な設定には再生データの参照が有効です。
PC_Viewer_DRY_TypeH 専用ソフトウェアページはこちら

■仕様
DRY-WiFiV3cの仕様です。

項目	仕様
外形寸法	103(長さ) ×35(直径)mm
本体重量	約80g (microSDカード含む)
カメラ	映像素子: 300万画素カラーCMOS 最大記録画角: 対角120° (水平100°, 垂直55°)
記録解像度	静止画画像；    2592×1944 動画画像； 　1080P FHD (1920×1080) 　1080P (1440×1080) 　720P (1280×720) 　VGA (640×480)
音声	ON /OFF可能
フレームレート	10 /30 fps
記録方式	常時録画 /Gセンサー記録 /ワンタッチ記録 (手動録画)
ファイル構成	常時録画: 2または5分単位 イベント記録: 20秒単位
映像ファイル形式	動画: MOV(H.264) 静止画: JPEG
LCD	1.5インチ フルカラーTFT
外部AV出力	HD out (type D)
機能	GPS /Gセンサー /HDR /無線LAN /LED信号機対応 /駐車録画 (Option)
映像再生	PC_Viewer_DRY_TypeH専用ソフトウェア DRY-WiFi Remote TypeB スマホアプリ 　(iOS8.0以上, Android4.0以上対応) Windows Media Player
録画時間 /8GB	約80分 /1920×1080 約120分 /1440×1080
録画時間 /32GB	約320分 /1920×1080 約480分 /1440×1080
電源電圧	DC5V(DC12Vマイナスアース車専用)
消費電力	5W
動作温度範囲	0℃ ～＋60℃
保証期間	1年 (消耗部品は除く)
付属品	5V コンバーター付シガープラグコード (約4m) ブラケット/ナット /両面テープ microSDカード (8GB) 取扱説明書・保証書

■結果
無事にV60への取り付けを終わりました。
付属SDカードのHD録画時間は8GB/約80分と短いので32GB/320分に交換しました。
DC5V/2A/USBminiB出力コネクタの電源があれば車外でも設定/動作確認が可能です。
上書きなし保存スペース確保のためか、定期的なSDカードの初期化を推奨です。
Wi-Fi接続は起動が手間でダウンロード時間も長いのでメリットはもう一つです。

---
